| Lieu d'origine: | Chine |
| Numéro de modèle: | DSF-11 |
| Quantité de commande min: | 200 pièces |
|---|---|
| Détails d'emballage: | Carton |
| Délai de livraison: | 20 jours après paiement |

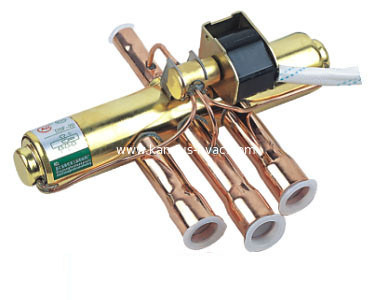

Vanne d'inversion 4 voies - Présentation des produits
La vanne d'inversion DSF à 4 voies est le composant qui assure le chauffage et le refroidissement du système vers l'espace conditionné en inversant le sens d'écoulement du réfrigérant, utilisé dans les climatiseurs de pièces, les climatiseurs monoblocs et centraux. Nos vannes d'inversion sont conçues pour les systèmes de pompe à chaleur d'une capacité de 0,75 CV à 12 CV ; elles conviennent à la plupart des réfrigérants tels que le R22, le R407C et le R410A.
Paramètre de base
1. Pression de test d'étanchéité externe : 3,0 MPa
2. Pression de fonctionnement maximale : 3,0 MPa
3. Pression de test à l'eau : Pression d'eau de 4,4 MPa
4. Pression d'éclatement : 14,4 MPa
5. Température ambiante : alimentation électrique activée -20℃~+55℃
6. Humidité relative : Moins de 95 % HR
7. Température du fluide autorisée : -20℃~+120℃
8. Tension de fonctionnement minimale : sous différentes pressions de 2,25 MPa
9. Durabilité : > 20 000 fois (la graisse est autorisée)
10. Température maximale de la bobine : +120℃
11. Bruit : Pas plus de 45 dB(A)
Paramètre électrique de la bobine
1. Tension nominale : 220 V CA 50/60 Hz
2. Résistance d'isolement : ≥ 100 MΩ
3. Diélectrique : Sous 1500 volts pendant une minute, 1800 volts pendant une seconde. Pas de claquage ni de surtension.
4. Puissance : 5~7W
5. Classe d'isolation : Classe B
6. Augmentation de la température de la bobine : Pas plus de 80 K.
| MODÈLE | TAILLE DU PORT | CONNEXION | P.O.D (MPa) | FUITE INTERNE (ml/min) | Puissance (CV) | ||
| (MM) | P=1,0 MPa à 70℃ | ||||||
| D | E.S.C | Min | Max | ||||
| DSF-4U | 8 | 8,1 | 9,6 | 0,25 | 2,5 | <1000 | 0,75-1,5 |
| DSF-9U | 11 | 9,6 | 12,8 | 0,34 | 2,25 | <1500 | 2-3 |
| DSF-11 | 11,5 | 12,8 | 16 | 0,34 | 2,25 | <2000 | 2,5-4 |
| DSF-11U | 11,5 | 12,8 | 16 | 0,34 | 2,25 | <2000 | 2,5-4 |
| DSF-20U | 13 | 12,8 | 19,2 | 0,34 | 2,25 | <4000 | 4-8 |
| DSF-34 | 20 | 19,05 | 22,2 | 0,34 | 2,25 | <6000 | 7,5-12 |
| DSF-2u | 4 | 6,1 | 6,1 | 0,125 | 2,5 | <300 | 0,5-0,75 |
