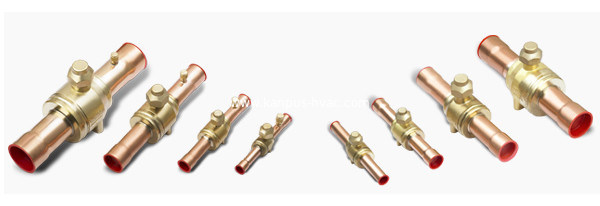

Vanne à boisseau sphérique en laiton, vanne à boisseau sphérique de réfrigération à fermeture régulée manuellement avec port de charge

Vanne à boisseau sphérique en laiton, vanne à boisseau sphérique de réfrigération à fermeture régulée manuellement avec port de charge

Brass Valve Ball, Manually Regulated Shut-off Refrigeration Ball Valve with Charging Port

Détails sur le produit:

Conditions de paiement et expédition:

Quantité de commande min: 100 pièces
Prix: negotiable
Détails d'emballage: Carton
Délai de livraison: 20 jours après paiement
Conditions de paiement: T/T à l'avance
Contactez
Description de produit détaillée

Le robinet à boisseau sphérique modèle BV est un robinet d'arrêt à régulation manuelle, applicable à un flux bidirectionnel.
·Le robinet à boisseau sphérique modèle BV est utilisé sur les conduites de liquide, d'aspiration d'air et de vapeur chaude des congélateurs, des chambres froides et des unités de climatisation.
·Le siège de vanne du robinet à boisseau sphérique modèle GBC est bien étanche avec une performance d'étanchéité parfaite.
·Le robinet à boisseau sphérique modèle BV est un robinet à boisseau sphérique traversant avec un débit maximal et une large plage de températures de fonctionnement.
·Le robinet à boisseau sphérique modèle BV est équipé d'un capuchon d'étanchéité secondaire et le fil métallique peut être utilisé pour empêcher la perte du capuchon d'étanchéité et éviter toute erreur de manipulation lors de la maintenance.
Caractéristiques:
·Aucune perte de charge dans le flux.
·Il suffit de tourner d'un quart de tour pour ouvrir ou fermer complètement la vanne.
·Butée de rotation pour ouverture ou fermeture complète.
·Marque d'ouverture et de fermeture complètes sur le dessus de la tige de vanne.
·Flux bidirectionnel disponible.
·Structure soudée à l'arc à l'argon.
·Conception de tige de vanne antidéflagrante.
·Étanchéité en PTFE modifié.
·L'accumulation de liquide à l'intérieur est évitée.
·Peut être monté sur le panneau de commande.
Paramètres techniques:

Réfrigérant applicable HCFC et HFC Pression de service max. 4.5MPa
Température du milieu applicable -40℃~+150℃ Pression max. admissible 6.5MPa
Fuite annuelle de réfrigérant ≤5g R22/a

Spécification:

Modèle Taille OD KV Modèle Taille OD KV
BV-6S 1/4( Ø6) Ø14 2.0 BV-28 9/8(Ø28) Ø25 52.0
BV-10S 3/8(Ø10) Ø14 5.7 BV-35 1-3/8(Ø35) Ø32 80.9
BV-12S 1/2(Ø12) Ø14 10.6 BV-42 1-5/8(Ø42) Ø38 80.9
BV-16S 5/8(Ø16) Ø14 14.1 BV-54 2-1/8(Ø54) Ø50 80.9
BV-18S 3/4(Ø19) Ø19 20.4 BV-67 2-5/8(Ø67) Ø50 80.9
BV-22S 7/8(Ø22) Ø19 28.2 BV-79 3-1/8(Ø79) Ø50 80.9

Dimensions hors tout:

Modèle A B C ØD Ød E G H ØI J K S M Poids
BV-6S 72 67 9 6.5 16 15 50 22 29.5 30 41.5 24 M4 230
BV-10S 72 67 10 10.1 16 15 50 22 29.5 30 41.5 24 M4 245
BV-12S 82 77 12 12.8 16 15 60 22 29.5 30 41.5 24 M4 255
BV-16S 82 77 14 16.1 16 15 60 22 29.5 30 41.5 24 M4 260
BV-18S 97 93 14 19.1 22 20.5 67 30 40.5 36 46.5 24 M4 510
BV-22S 97 93 17 22.3 22 20.5 67 30 40.5 36 46.5 24 M4 520
BV-28S 109 106 20 28.7 28 24 76 38 47.5 44 55.5 30 M4 800
BV-35S 128.5 126.5 25 35.2 35 31.5 88 48 62 44 71.5 34 M6 1550
BV-42S 143 136 29 41.5 42 35 98 55 71 56 86.5 42 M6 2300
BV-54S 157 148 34 54.2 54 46 101 74 91 56 94.5 42 M6 3900
BV-67 157 148 36 67.0 54 46 101 74 91 63 94.5 42 M6 3950
BV-79 157 148 40 79.6 54 46 101 74 91 63 94.5 42 M6 4030
